Rendementsverbetering bij warmteoverdracht

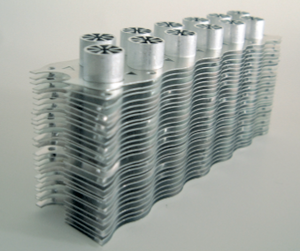

TornadoFlow® is een gepatenteerd product van de Brökelmann Aluminium GmbH & Co. KG uit Duitsland. De TornadoFlow-buis kenmerkt zich door een zeer efficiënte warmteoverdracht welke gerealiseerd wordt door de binnenvinstructuur in combinatie met een verdraaiing van de totale buis. Hierdoor ontstaat er een wervelstroom aan de binnenzijde van de buis die een aanzienlijke verbeterde warmteoverdracht garandeert. De Tornadoflow-buizen zijn aluminium geëxtrudeerde buizen voor gebruik in warmtewisselaars. Om deze buizen breed te kunnen inzetten, worden ze ook geleverd met een buitenmantel van roestvast staal. De aluminium buizen worden dan middels hydroexpanxie in de RVS-buis geperst waardoor er optimale warmteoverdracht kan plaatsvinden.

Sedert vele jaren zoeken procestechnici naar efficiënte stromingsstructuren bij warmtewisselaars. Er is een veelheid van uitgekiende warmteoverdragende oppervlakken ontwikkeld, die ook door de voortgang in de vervormingstechniek konden worden gefabriceerd, en beproefd op hun eigenschappen in de praktijk. Weliswaar konden de prestaties worden verbeterd en de afmetingen gereduceerd, maar het lukte maar in enkele gevallen om ook de energiebehoefte van de warmteoverdracht significant te verlagen.



Brökelmann Aluminium heeft in samenwerking met de Faculteit voor Thermische Procestechniek van de Universiteit te Paderborn onder leiding van professor Dr.-Ing. J. Mitrovic, de gebruikelijke binnensterpijp verder ontwikkeld tot de TornadoFlow-buis.

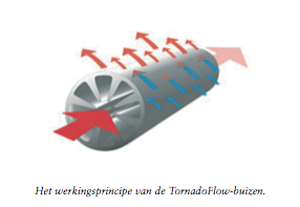

In tegenstelling tot de binnensterpijp beschikt de nieuw ontwikkelde buis geen massieve kern, maar een vrij centraal stromingskanaal. De tot bijna tot aan de pijpas reikende langsribben zijn gedraaid en in verschillende hoogten axiaal uitgevoerd, hetgeen voor het gewenste ‘Tornado-effect’ zorgt. Met de gedraaide buis en het vrije binnenkanaal lukt het om specifieke stromingsstructuren op te wekken, wat in vergelijking met stromingen in gladde pijpen aanzienlijke prestatietoenames mogelijk...
