Waarom nauwkeurig draaiwerk bepalend is voor een betrouwbare aandrijflijn

Bij assen, bussen en flenzen hangt de keuze voor een staalsoort samen met de belasting, gewenste hardheid, eventuele warmtebehandeling en de manier waarop het onderdeel wordt verspaand.

Constructiestaal, gelegeerd staal en gereedschapsstaal gedragen zich bijvoorbeeld verschillend tijdens de bewerking. Harder materiaal vraagt om andere gereedschappen en snijcondities dan relatief zacht constructiestaal. Ook de toestand waarin het materiaal wordt aangeleverd speelt een rol.

Bij staal draaien moeten materiaalkeuze en bewerkingsproces daarom op elkaar aansluiten. Dat geldt ook voor onderdelen die niet rechtstreeks uit stafmateriaal komen. Bij het nabewerken van smeed- of gietstukken zijn onder meer de uitgangsvorm, opspanning en beschikbare bewerkingsmarge bepalend voor het resultaat.

Een aandrijfonderdeel bestaat lang niet altijd alleen uit ronde vormen. Denk aan een as met een spiebaan, schroefdraad of vlak, of aan een flens met een boorpatroon.

Daarom komen draaien en frezen in de praktijk regelmatig samen. Door bij de werkvoorbereiding al rekening te houden met beide bewerkingen, blijven functionele maten beter ten opzichte van elkaar beheersbaar. Denk bijvoorbeeld aan de positie van een spiebaan ten opzichte van de hartlijn of een boorpatroon ten opzichte van de buitendiameter.

Voor een machinebouwer is die onderlinge samenhang minstens zo belangrijk als de nauwkeurigheid van één afzonderlijke maat. Uiteindelijk moeten alle diameters, vlakken, boringen en aansluitingen samen één functionerend onderdeel vormen.

Een prototype dat aan de tekening voldoet is één ding. Voor machinebouwers die hetzelfde onderdeel regelmatig opnieuw bestellen, is herhaalbaarheid minstens zo belangrijk.

Een onderdeel uit een vervolgserie moet binnen dezelfde specificaties vallen als het exemplaar dat maanden of jaren eerder is geleverd. Zeker bij aandrijfonderdelen is dat belangrijk, omdat kleine afwijkingen invloed kunnen hebben op montage, uitlijning en belasting.

In de praktijk vraagt dat om een vaste werkwijze. Denk aan gedocumenteerde opspanningen, vastgelegde gereedschappen en een controleplan waarin staat welke maten kritisch zijn. Door bij de eerste productie extra tijd te besteden aan werkvoorbereiding en controle, hoeft het proces bij een vervolgserie niet telkens opnieuw te worden opgebouwd.

Ook documentatie speelt daarbij een rol. Wanneer materiaal, processtappen en meetgegevens traceerbaar zijn, kan bij een afwijking sneller worden achterhaald waar deze is ontstaan.

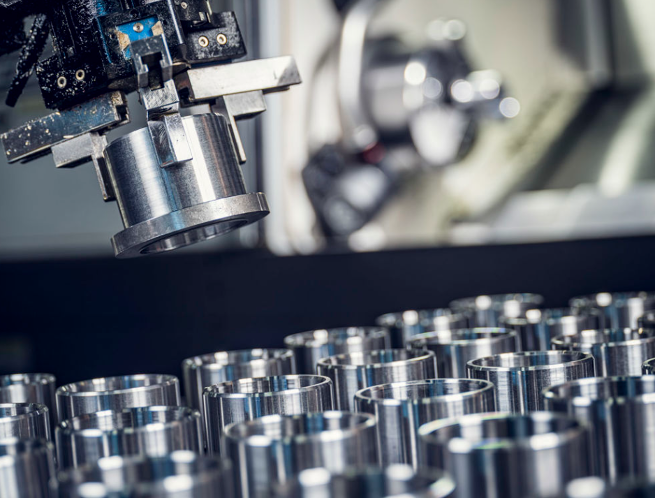

Repeterende productie leent zich goed voor automatisering. Wanneer opspanning, gereedschappen, programma's en controles goed zijn ingericht, kan een groter deel van het productieproces zonder voortdurende tussenkomst van een operator verlopen.

Dat draagt bij aan processtabiliteit, reproduceerbaarheid en een betere benutting van het machinepark. Automatisering lost een instabiel proces echter niet vanzelf op. Juist een goed ingerichte werkvoorbereiding bepaalt of manarme productie betrouwbaar kan functioneren. Dat is niet alleen relevant bij zeer grote aantallen. Eshuis Metaal richt zich bijvoorbeeld op repeterende kleine en middelgrote series. Bij zulke productieseries is het vooral belangrijk dat een eenmaal ingericht proces bij een volgende order opnieuw hetzelfde resultaat oplevert. Voor de aandrijftechniek is die reproduceerbaarheid relevant. Veel onderdelen worden immers niet in massaproductie gemaakt, maar moeten bij iedere nieuwe serie wel binnen dezelfde functionele eisen blijven.

Niet iedere maat op een technische tekening is even kritisch. Wie assen, bussen of flenzen uitbesteedt, doet er daarom goed aan om onderscheid te maken tussen functionele toleranties en toleranties die uit gewoonte strak zijn vastgelegd.

Bij een as kan bijvoorbeeld de rondloop bepalend zijn voor trillingen en lagerbelasting. De passing van een lagerzitting of koppeling beïnvloedt de montage en krachtoverdracht. Bij een flens kan de haaksheid ten opzichte van de hartlijn belangrijk zijn om scheefstand te voorkomen. Ook concentriciteit, cilindriciteit en oppervlakteruwheid kunnen functioneel zijn, afhankelijk van de toepassing. Tegelijk maakt een onnodig strakke tolerantie een onderdeel duurder en lastiger reproduceerbaar zonder dat de aandrijving daar automatisch beter van wordt.

Daarom loont overleg tussen constructeur en verspaner. Welke maat bepaalt werkelijk de functie? Welke referentievlakken zijn kritisch? En waar is meer productieruimte mogelijk zonder dat de werking verandert? Hetzelfde geldt voor materiaalkeuze en eventuele vervolgbehandelingen. Wanneer een onderdeel na het verspanen nog wordt gehard of van een oppervlaktebehandeling wordt voorzien, moet daar al tijdens de werkvoorbereiding rekening mee worden gehouden.

Binnen de aandrijftechniek gaat veel aandacht naar rendement, regeling, energieverbruik en nieuwe motor- en reductortechnologie. Maar al die ontwikkelingen steunen uiteindelijk op een mechanische basis die moet kloppen.

Een nauwkeurig gemaakte as, passende bus of correct bewerkte flens valt in een goed draaiende installatie nauwelijks op. Juist dat is de bedoeling. Deze onderdelen moeten hun werk doen zonder onnodige trillingen, scheefstand of extra belasting op lagers en koppelingen. Wie maatvoering, materiaalkeuze en maakbaarheid al tijdens het ontwerp meeneemt, verkleint daarmee de kans op vroegtijdige slijtage, montageproblemen en ongeplande stilstand. Bij een aandrijflijn zijn het vaak juist de kleinste onderdelen die bepalen hoe betrouwbaar het geheel uiteindelijk draait.
