Lassen van Aluminium en haar legeringen deel 6

Het draadmondstuk, laspistool en liner, de draadaanvoerunit en stroombron






In de serie – Lassen van aluminium en haar legeringen – zijn in de voorgaande artikelen het basismateriaal, lastoevoegmateriaal, lasprocessen, beschermgassen, etc. reeds aan de orde geweest. In de keten van een MIG-lasopstelling (figuur 15) voor het lassen van aluminium en haar legeringen worden in bijgaand artikel, Deel 6.

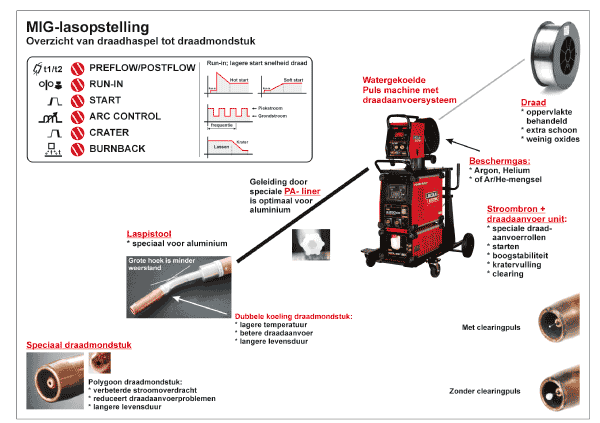

Figuur 15: MIG-lasopstelling voor het lassen van aluminium en aluminiumlegeringen

Draadmondstuk (contactbuis, contacttip)


Voor een optimale stroomoverdracht van de stroombron naar de lasdraad is het draadmondstuk een essentieel onderdeel. Het is een absolute voorwaarde dat een lasser het draadmondstuk regelmatig controleert.

Een traditioneel draadmondstuk is gemaakt van 100% Cu (electrolytisch koper) en heeft een geringe overboring. Voor elke draaddiameter moet een draadmondstuk worden gebruikt met de juiste boring. Een te kleine binnendiameter zal het draadoppervlak beschadigen waardoor er meer verstoppingen in de liner ontstaan. Wanneer het draadmondstuk te groot is, zal een niet constante stroomoverdracht plaatsvinden waardoor het lasgedrag onregelmatig is. Bij een enkelvoudig contact tussen draadmondstuk en lasdraad als aangegeven in figuur 16a, kunnen vonken ontstaan in het draadmondstuk.

Deze vonken beschadigen zowel de lasdraad als draadmondstuk, waardoor meer wrijving ontstaat en de temperatuur van het draadmondstuk op zal lopen en dientengevolge de elektrische weerstand toeneemt. Dit resulteert in tipslijtage en een instabiele lasboog. Om deze redenen is een nieuw vijfhoekig draadmondstuk ontwikkeld zoals weergegeven in figuur 16. Toepassing van dit ontwerp verbetert de stroomoverdracht van draadmondstuk naar de lasdraad hetgeen resulteert in een stabielere lasboog en minder tipslijtage. Het vijfhoekige draadmondstuk heeft dezelfde overmaatse boring als een traditioneel draadmondstuk, maar heeft door de hoeken meer ruimte. De vijfhoekige kern van...
